НСП-3

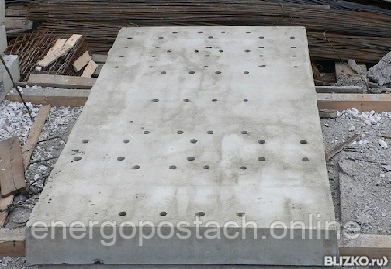

Плити НСП 3 — залізобетонні платформи, які використовуються в енергетичному будівництві. Вони є чотирикутним елементом зі скошеними торцями. На лицьовій поверхні є отвори, що розміщуються за певною схемою та застосовуються для анкерування кріпильних ланок рейкового шляху та протягування кабельних комунікацій. Плити запроєктовані на сприйняття колосальних вертикальних статичних і динамічних навантажень, тому їх виготовляють із конструкційних бетонів, а для підвищення міцності виконують якісне армування конструкції.

1. Основна сфера застосування

Плити НСП 3 — невіддільна частина фундаментальної конструкції об'єктів електрифікації й електромережевого будівництва. Основна сфера використання — це облаштування обладнання ОРУ (відкриті розпочаті розпочаті) номінальною напругою від 0,8 до 35 кВт. Плити цього типу мають чималу несучну здатність, тому їх допускається монтувати в фундаментальних основах розподільних щитків, великих підстанцій підвищеної потужності та підвищують трансформатори. Плити мають велику міцність і чудові експлуатаційні показники, тому їх допускається експлуатувати у всіх кліматичних регіонах Росії, не виключаючи регіонів із високою екстремальною активністю (до 8-9 балів включно за шкалою Рихтера).

2. Позначення маркування

Знаки маркування формують відповідно до умов чинного стандарту Серії 3.407-102. Загалом позначення вказується тип конструкції, розмірні параметри (довжина та ширина, записані в дециметрах з округленням до цілого числа). Додатково пишуть найменування підприємства-виробника, дату випуску та масу конкретного елемента. Буквенно-цифровий шифр наносять чорною фарбою на бічну грань. Використовують трафарети, щоб отримати читабельний і різний код позначення. Маркування НСП 3 читається як:

1. НСП — плити, що несуться з отворами,

2. 3 — типорозмір.

Технічні параметри:

Довжина = 3500 мм.;

Ширина = 1500 мм.;

Висота = 250 мм.;

Вес = 3280 кг.;

Об'єм бетону = 1,31 м3.;

Геометричний об'єм = 1,3125 м3..
